柴油發電機組保護系統檢測主要是檢測哪些？
發布時間：2023-05-21瀏覽次數： 149
保護系統元器件的好壞、接線正確與否，直接關系到柴油發電機組保護系統能否準確動作，以確保發電機安全、可靠運行。保護系統檢測主要是檢測電壓繼電器、電流繼電器、時間繼電器的整定值，并進行聯動試驗。

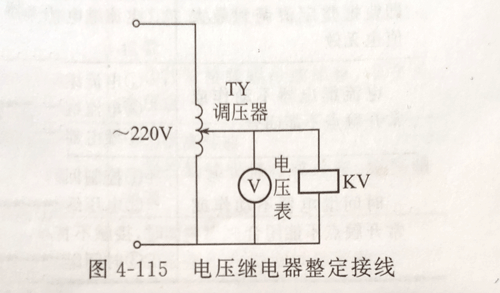

①電壓繼電器KV整定（如圖4-115所示）。斷開電壓繼電器KV線圈的外接線，接入調壓器TY的輸出端并接入電壓表。將調壓器輸出調至0，并將其輸入端接至交流220V電源。先將KV整定旋鈕轉到最大整定值位置，然后將調壓器輸出電壓調到KV的整定值，再將KV整定旋鈕往整定值小的方向慢慢旋轉，使KV動作，常開觸點閉合。接著把調壓器回調使電壓繼電器常開觸點斷開，然后將調壓器輸出增至整定值，看KV是否動作，若不動作或動作過早應重新調整，直至KV動作值與整定值相符為止，然后將調壓器輸出電壓調至0。
②過電壓保護聯動試驗。接通控制回路電源，電源指示燈1LH亮。按按鈕SB1，主開關QF合閘，合閘指示燈21．H亮。將調壓器輸出電壓調至電壓繼電器的整定值，此時KV應動作，主開關按上述程序跳閘，電鈴響、光字牌燈亮，否則應查出不能動作故障加以排除。聯動試驗結束后，拆除調壓器的接線，恢復KV原來接線，并關斷控制回路電源。

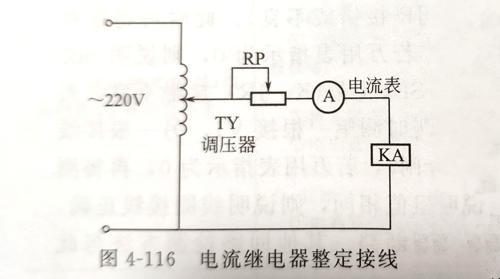

③電流繼電器KAU（或KAvKAw)整定（如圖4-116所示）。斷開KAU（或KAvAw)線圈的外接線，將它與變阻器RP、電流表A串聯后，接入調壓器TY的輸出端。將調壓器輸出調至0，變阻器RP調至最大阻值并在TY輸入端接人交流220V電源。先將KAU（或KAvKAw)）整定旋鈕轉至最大整定值位置，然后慢慢調節調壓器的輸出電壓（粗調）并減小變阻器RP阻值（細調），使通過KAU（或KAvKA線圈電流達到整定值，再將繼電器整定旋鈕往整定值小的方向慢慢旋轉，使其動作，常開觸點閉合。接著把調壓器往回調，使繼電器常開觸點斷開，然后將調壓器輸出增大，使電流達到整定值，看繼電器是否動作，若不動作或動作過早則需重新調整，直到繼電器動作值與整定值相符為止。最后將調壓器輸出電壓調至0，變阻器阻值調至最大。
④過流保護聯動實驗。接通控制回路電源，電源指示燈1LH亮。按按鈕SB1，主開關QF合閘，合閘指示燈2LH亮。調節調壓器TY和變阻器RP，使通過電流繼電器的電流達到整定值。此時繼電器應動作，主開關按前述程序跳閘，電鈴響、光字牌燈亮，否則應查出不能動作回路的故障，并加以排除。聯動試驗后拆除掉調壓器的接線，恢復電流繼電器的原接線和信號繼電器掉牌信號，并關斷控制回路電源。
⑤時間繼電器KT2（或KT1）的整定。將KT2（或KT1）按整定要求初步整定到整定值，然后接通控制回路電源，并人為短接電壓繼電器（或電流繼電器）常開觸點，此時時間繼電器開始動作，動觸點開始移動，經過一段時間后使常開觸點閉合。從時間繼電器開始動作至常開觸點閉合的一段時間，即為時間繼電器的延時時間，應與設計的整定值相同，若不一致應重新調整，使其相符要求為止。整定結束，應斷開控制回路電源。
以上是盛欣發電機租賃關于【柴油發電機組保護系統檢測主要是檢測哪些？】的分析。
